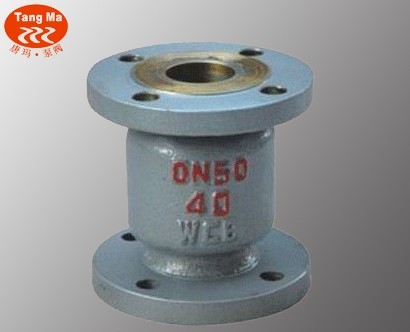

H42H法兰式立式止回阀，碳钢立式法兰式不锈钢止回阀

￥800.00

上海金山区

上海唐玛泵阀有限公司

本网推荐

图文详情
产品参数

H42H法兰式立式止回阀概述

H42H法兰式立式止回阀是阀瓣沿着阀体中心线滑动的阀门。管道立式止回阀是新出现的一种阀门，具有结构简单，零部件少，分量轻等特点，外加工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。立式止回阀广泛应用于石油、化工、制药、电力行业等各种需防止介质倒流的管路上。H42H根据立式安装或卧式安装工况，可加装弹簧或不加弹簧。

H42H法兰式立式止回阀工作原理

H42H系列立式止回阀能防止介质倒流，起到介质止回作用。H42H铸钢立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）

H42H法兰式立式止回阀执行标准

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
连接端尺寸	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66

H42H法兰式立式止回阀性能和使用范围

型号	公称	试验压力				工作温度(℃)
	压力	强度	密封	低压密封
		(水)Mpa	(水)空气(Mpa)	(空气)Mpa
H42H-16C	1.6	2.4	1.8	0.6		≤425
H42H-25C	2.5	3.8	2.8	0.6		≤425
H42H-40C	4	6	4.4	0.6		≤425
型号+（材质）	公称压力 PN（MPa）		试验压力P3(MPa)		适用温度（℃）	适用介质
			壳体	密封
H42H-16C（碳钢）	1.6		2.4	1.76	≤425	水、油品
H42H-16P（304）					≤200	弱腐蚀介质
H42H-25P（304）	2.5		3.75	2.75
H42H-25R（316）						腐蚀性介质
H42H-40P（304）	4		6	4.4		弱腐蚀性介质
H42H-40R（316）						腐蚀性介质
H42Y-40I（铬钼钢）					≤550	水、油品

H42H法兰式立式止回阀主要零部件材料

零件名称	阀体、阀瓣	导向阀	密封面
H42H-16C	碳钢	碳钢	堆焊D507
H42H-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢
H42H-25P
H42H-40P
H42H-25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢
H42H-40R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢
H42Y-40I	铬钼钢	铬钼钢	堆焊硬质合金

H42H法兰式立式止回阀主要连接尺寸和外型尺寸

型号	公称通径 DN	尺寸(mm)
型号	公称通径 DN	L	D	D1	D2	H	b	Z-Φd
H42H-16C	15	130	95	65	45	77	14	4-Φ14
	20	150	105	75	55	77	14	4-Φ14
	25	160	115	85	65	80	16	4-Φ14
	32	180	135	100	78	85	16	4-Φ18
	40	200	145	110	85	95	16	<td ="border-bottom: black 1pt solid; padding-bottom: 0cm; background-color: transparent; border-top-color: #ece9d8; padding-left: 5.4pt; padding-right: 5.4pt; border-left-color: #ece

品牌：	唐玛
型号：	H42H
加工定制：	是
材质：	碳钢
连接形式：	法兰
种类：	NRVZ静音式
公称通径：	25-500 mm
适用介质：	水
